Спирально-навивные воздуховоды из оцинкованной стали — это наиболее популярный тип круглых воздушных каналов для систем приточной и вытяжной вентиляции. Согласно ГОСТ 22270-2018, спирально-навивной воздуховод (spiral ductwork) изготавливается методом спиральной навивки стальной оцинкованной ленты, кромки которой соединяются в замок по спирали. Благодаря этой технологии спирально навивные воздуховоды из оцинкованной стали обладают повышенной жесткостью и герметичностью по сравнению с прямошовными аналогами.

Компания «БизнесФор» предлагает полный ассортимент оцинкованных спиральных воздуховодов собственного производства. В этом материале мы подробно разберем, как выбрать воздуховод спирально навивной оцинкованный, чем отличаются типоразмеры, какие бывают соединения и на что обратить внимание, чтобы купить оцинкованный спирально навивной воздуховод, идеально подходящий для вашего объекта.

Что такое спирально-навивной воздуховод и где он применяется?

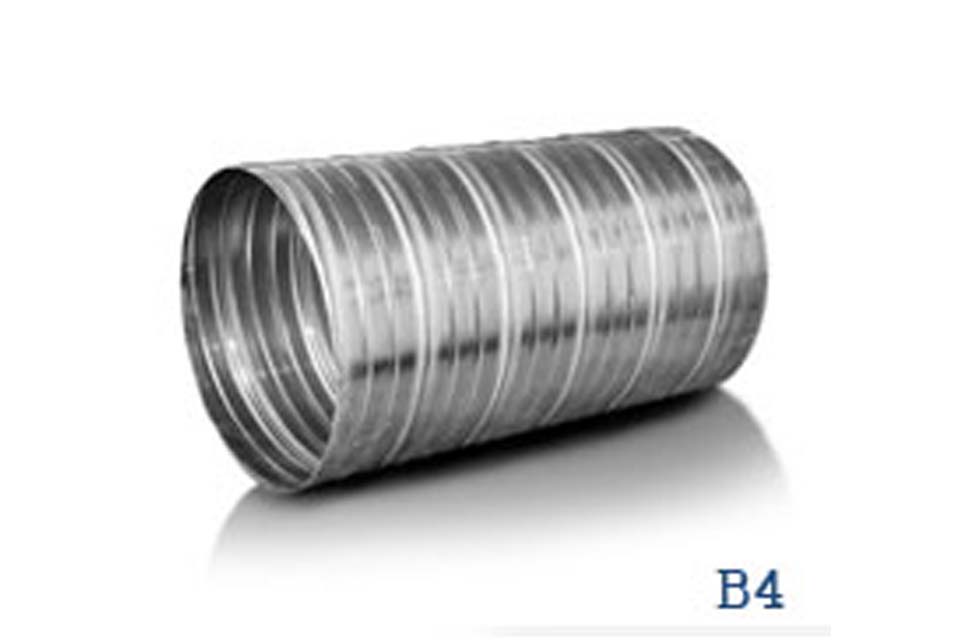

Спирально навивной воздуховод оцинкованный — это труба круглого сечения, которую производят путем навивки стальной оцинкованной ленты (штрипса) на спирально-навивочном станке. Кромки ленты соединяются в замок, образуя характерный спиральный шов. Этот шов не только соединяет витки, но и выполняет функцию ребра жесткости, что позволяет изготавливать тонкостенные трубы с высокой несущей способностью.

Спиральные воздуховоды из оцинковки применяются:

• В системах приточной и вытяжной вентиляции жилых, общественных и промышленных зданий.

• В системах кондиционирования и воздушного отопления.

• Для транспортировки воздуха с температурой до +80°С (для оцинкованной стали) при содержании пыли не более 100 мг/м³.

Преимущества спирально-навивных воздуховодов перед другими типами

Почему инженеры и монтажники часто отдают предпочтение спиральным воздуховодам из оцинкованной стали перед прямошовными или прямоугольными? Рассмотрим основные преимущества спиральных воздуховодов:

Типоразмеры: диаметры и толщина оцинкованной стали

Оцинкованные спиральные воздуховоды выпускаются в стандартизированном ряде диаметров. Выбор толщины стали для спиральных воздуховодов зависит от диаметра трубы и требуемой жесткости системы.

Стандартные диаметры спиральных воздуховодов

Мы производим спирально навивные воздуховоды оцинкованные всех популярных диаметров:

• Малые диаметры (100-355 мм): 100, 125, 140, 150, 160, 180, 200, 225, 250, 280, 315, 355 мм. Это спирально навивные воздуховоды малых диаметров для локальных систем вентиляции, санузлов, небольших офисов.

• Средние диаметры (400-800 мм): 400, 450, 500, 560, 630, 710, 800 мм. Спиральные воздуховоды средних диаметров используются для вентиляции офисных центров, торговых залов, ресторанов.

• Большие диаметры (900-1250 мм): 900, 1000, 1120, 1250 мм. Оцинкованные спиральные воздуховоды большого диаметра применяются на промышленных объектах, в крупных производственных цехах и складских комплексах.

Таким образом, спиральные воздуховоды из оцинковки от 100 до 1250 мм перекрывают все потребности типовых объектов.

Толщина металла: какую выбрать?

Спиральный воздуховод оцинкованный толщина подбирается по простому правилу: чем больше диаметр, тем толще должна быть сталь, чтобы выдержать нагрузки и сохранить геометрию.

• Спиральный воздуховод толщина 0,5 мм / 0,55 мм: Стандарт для малых диаметров (до 355 мм). Труба легкая, но достаточно жесткая благодаря спиральному фальцу.

• Оцинкованный воздуховод 0,7 мм: Применяется для диаметров 400-800 мм. Обеспечивает необходимую жесткость для средних систем.

• Спирально навивной воздуховод 0,9 мм / 1,0 мм: Используется для больших диаметров (свыше 800 мм). Толстая сталь выдерживает высокое давление и механические нагрузки.

Длина воздуховодов

Спирально навивные воздуховоды поставляются отрезками. Стандартная длина спирального оцинкованного воздуховода составляет 3 метра. Однако мы можем изготовить спирально навивной воздуховод немерной длины от 0,5 до 12 метров под ваш проект. Это позволяет минимизировать количество стыков и ускорить монтаж.

Популярные длины:

• Спирально навивной воздуховод 1,5 м / 2 м / 2,5 м — для монтажа в стесненных условиях.

• Спиральный воздуховод оцинкованный 3 м — стандартная складская позиция.

• Спирально навивной воздуховод 5 м / 6 м — для протяженных прямых участков.

Типы соединений спиральных воздуховодов

Спиральные воздуховоды из оцинкованной стали могут соединяться несколькими способами. Выбор зависит от требований к герметичности и удобства монтажа.

Фланцевое соединение

Спиральный оцинкованный воздуховод с фланцами — классическое решение для ответственных систем. Фланцы накатываются на трубу или привариваются. Вставной фланец для спирального воздуховода позволяет создать разъемное соединение высокой прочности.

• Плюсы: Высокая надежность, возможность подключения к оборудованию.

• Минусы: Более высокая стоимость, сложность монтажа.

Ниппельное (муфтовое) соединение

Спиральный воздуховод ниппельного соединения стыкуется с помощью ниппеля (короткой трубы чуть меньшего диаметра), который вставляется внутрь соединяемых воздуховодов.

• Плюсы: Быстрый монтаж, не требует фланцев.

• Минусы: Менее герметично, требует дополнительной герметизации (алюминиевый скотч, герметик).

Хомутовое соединение

Хомутовое соединение спиральных воздуховодов (или бандажное) выполняется с помощью широкого хомута, который стягивает края двух труб, предварительно надетых друг на друга.

• Плюсы: Высокая скорость сборки, хорошая герметичность.

• Минусы: Требует точной подгонки диаметров.

Раструбное соединение

Спиральный воздуховод с раструбом имеет расширение на одном конце, в которое вставляется следующий отрезок.

• Плюсы: Простота сборки, не нужны дополнительные детали.

• Минусы: Применимо только для тонкостенных труб малых диаметров.

Технические характеристики и эксплуатационные параметры

При выборе спирально навивных воздуховодов из оцинкованной стали важно учитывать их рабочие параметры:

• Рабочее давление: До 10000 Па. Высокая кольцевая жесткость позволяет использовать спиральные воздуховоды в системах среднего и высокого давления.

• Максимальная скорость потока: До 30 м/с. Низкое аэродинамическое сопротивление спиральных воздуховодов позволяет транспортировать воздух с большой скоростью без существенных потерь.

• Температура перемещаемого воздуха: Для оцинкованной стали — не более +80°С. Для более высоких температур необходимо использовать черную или нержавеющую сталь.

• Вес спирального воздуховода: Меньше, чем у прямошовного аналога, благодаря возможности использовать более тонкий металл при сохранении жесткости.

Сравнение: спиральные vs прямошовные vs прямоугольные

Часто встает вопрос: что выбрать, спиральные или прямошовные воздуховоды? Или, может быть, прямоугольные?

• Отличие спирального воздуховода от прямошовного: Прямошовный изготавливается из листа и имеет один продольный шов. Он дешевле, но менее жесткий и герметичный. Спиральный — прочнее, герметичнее, но немного дороже.

• Преимущества спиральных воздуховодов перед прямоугольными: Круглые спиральные воздуховоды имеют меньшее аэродинамическое сопротивление, их проще герметизировать, и они дешевле в производстве. Прямоугольные выигрывают только в компактности (их легче вписать в подвесной потолок).

Для большинства магистральных воздуховодов оптимальным выбором являются спирально-навивные воздуховоды из оцинкованной стали.

Фасонные части для спиральных воздуховодов

Для монтажа разветвленных систем необходимы фасонные части для спиральных воздуховодов оцинкованные:

• Отводы спиральные оцинкованные (колена для спиральных воздуховодов) — для изменения направления потока. Выпускаются с углами 15°, 30°, 45°, 60°, 90°.

• Переходы с круглого на круглый — для изменения диаметра.

• Переходы с круглого на прямоугольный — для стыковки спиральных воздуховодов с прямоугольными коробами.

• Тройники спиральные оцинкованные и крестовины — для разветвления системы.

• Заглушки для спиральных воздуховодов — для герметичного закрытия торцов.

• Муфты соединительные оцинкованные и ниппели — для стыковки прямых участков.

• Фланцы для спиральных воздуховодов и хомуты монтажные для воздуховодов — для крепления и соединения.

Монтаж спиральных оцинкованных воздуховодов

Монтаж спиральных оцинкованных воздуховодов отличается высокой технологичностью и скоростью.

1. Подготовка: На основе проекта выполняется расчет диаметра воздуховода по расходу воздуха и аэродинамический расчет системы вентиляции.

2. Крепление: Крепление спиральных воздуховодов к потолку или к стене осуществляется с помощью монтажных хомутов, кронштейнов или шпилек. Шаг крепления определяется проектом и диаметром воздуховода.

3. Сборка: Секции соединяются выбранным способом (ниппельным, хомутовым, фланцевым). Стыки герметизируются специальным герметиком и алюминиевым скотчем.

4. Подключение: Для подключения к вентиляционному оборудованию используются гибкие вставки для воздуховодов, которые снижают передачу вибрации.

5. Теплоизоляция: При необходимости выполняется теплоизоляция спиральных воздуховодов для предотвращения образования конденсата.

Как выбрать спиральный оцинкованный воздуховод

Как выбрать спиральный оцинкованный воздуховод для вашей системы? Следуйте простому алгоритму:

1. Определите требуемый расход воздуха (м³/ч). От этого зависит диаметр воздуховода.

2. Рассчитайте потери давления в сети. Убедитесь, что выбранный диаметр обеспечит нужную скорость потока (обычно 4-8 м/с для магистралей).

3. Выберите диаметр из стандартного ряда: 100, 125, 140... 1250 мм. Для этого можно воспользоваться готовыми таблицами или обратиться к инженеру.

4. Определите толщину стали по таблице выше (в зависимости от диаметра).

5. Выберите тип соединения: для разветвленных сетей с высокими требованиями к герметичности лучше подходят фланцы или хомуты, для простых — ниппели.

6. Рассчитайте необходимую длину прямых участков. Заказывайте спирально навивной воздуховод немерной длины, чтобы минимизировать количество стыков.

7. Подберите фасонные части: отводы, переходы, тройники, заглушки, крепеж.

Частые вопросы

Вопрос: Какая стандартная толщина оцинкованной стали для воздуховодов диаметром 200 мм?
Ответ: Для диаметров до 355 мм включительно применяется сталь толщиной 0,55 мм. Для спирального воздуховода оцинкованного 200 мм оптимальная толщина — 0,55 мм.

Вопрос: В чем отличие спирального воздуховода от прямошовного?
Ответ: Прямошовный имеет один продольный шов и изготавливается из листа. Спирально-навивной навивается из ленты, имеет спиральный шов, который служит ребром жесткости. Благодаря этому спиральный воздуховод прочнее и герметичнее при той же толщине металла.

Вопрос: Можно ли использовать оцинкованные спиральные воздуховоды для вытяжки горячего воздуха?
Ответ: Для оцинкованной стали максимальная температура перемещаемого воздуха составляет +80°С. Если температура выше, используйте черную или нержавеющую сталь.

Вопрос: Как заказать спиральный воздуховод с фланцами под заказ?
Ответ: Просто укажите в заявке нужные диаметры, длины и тип фланцев. Наши инженеры подготовят спецификацию и рассчитают стоимость.

Вопрос: Какая длина спирального оцинкованного воздуховода максимальная?
Ответ: Мы изготавливаем спирально навивные воздуховоды длиной до 12 метров. Это позволяет перекрывать большие пролеты без стыков.

Заключение

Спирально-навивные воздуховоды из оцинкованной стали — это оптимальное решение для большинства систем вентиляции и кондиционирования. Они сочетают высокую прочность, герметичность, низкое аэродинамическое сопротивление и доступную цену. Правильный выбор диаметра, толщины стали и типа соединения гарантирует долговечную и эффективную работу вашей вентиляционной системы.

Компания «БизнесФор» предлагает полный спектр оцинкованных спиральных воздуховодов собственного производства:

• Все типоразмеры от 100 до 1250 мм.

• Толщина стали 0,55 мм, 0,7 мм и 1,0 мм в соответствии с требованиями.

• Любая длина прямых участков — от 0,5 до 12 метров.

• Полный набор фасонных частей: отводы, переходы, тройники, заглушки, фланцы, хомуты.

• Возможность изготовления спирально-замковых воздуховодов под заказ.

Чтобы купить оцинкованный спирально навивной воздуховод с нужными характеристиками или получить помощь в расчете и подборе, свяжитесь с нашими инженерами. Мы поможем подобрать оптимальное решение для вашего объекта.
