Вентиляционные переходы с прямоугольного на круглое сечение: полное руководство по выбору и монтажу

Обеспечьте эффективность вашей вентиляционной системы с помощью правильного выбора фасонных элементов

Введение: почему форма перехода имеет значение?

Вентиляционный переход с прямоугольного на круглое сечение — это не просто соединительная деталь, а важнейший элемент системы вентиляции, от которого зависят ее аэродинамические характеристики, уровень шума и общая эффективность. Правильно подобранный переход позволяет минимизировать потери давления, снизить энергопотребление оборудования и обеспечить стабильный воздухообмен .

В современных вентиляционных системах часто возникает необходимость комбинировать воздуховоды разной формы сечения. Например, когда требуется подключить круглое сечение вентилятора к основной магистрали прямоугольного сечения, более компактной для размещения в ограниченном пространстве под потолком. Именно в таких случаях и применяются специальные переходы, грамотный подбор которых мы и рассмотрим в этой статье.

Что представляет собой переходник прямоугольный-круглый?

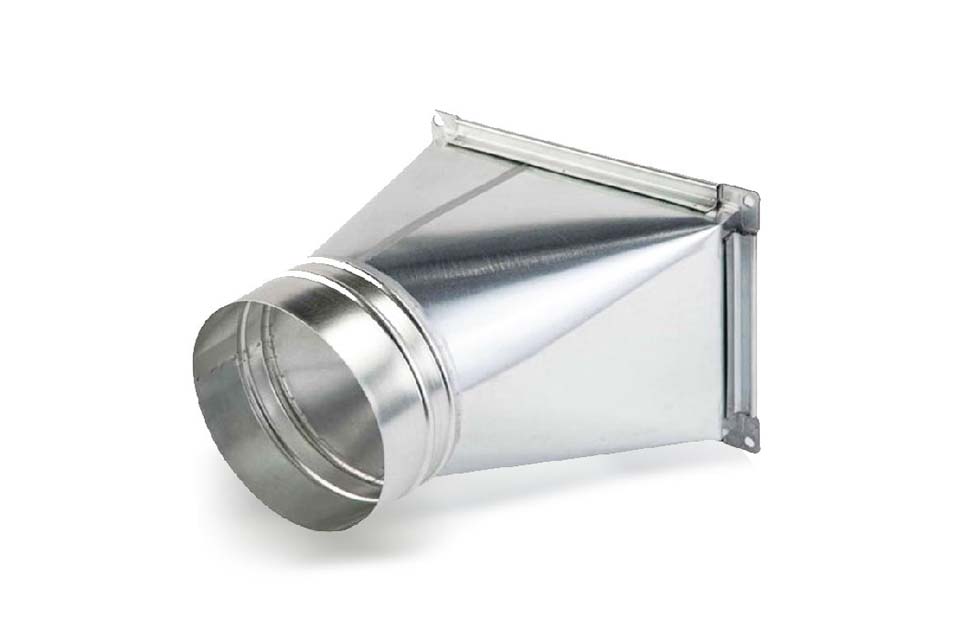

Переход вентиляционный прямоугольный на круглый — это фасонное изделие, предназначенное для плавного соединения участков воздуховодов различной формы. Конструкция предусматривает постепенное изменение сечения от прямоугольной формы к круглой (или наоборот), что обеспечивает минимальное сопротивление воздушному потоку .

Основные материалы изготовления:

• Оцинкованная сталь — универсальный вариант для большинства систем вентиляции в отапливаемых помещениях с температурой воздуха до 80°C ;

• Нержавеющая сталь — применяется в агрессивных средах и системах с высокой температурой транспортируемых газов (до 500°C) ;

• Черная сталь — используется для систем с температурой воздуха до 400°C, но требует дополнительной защиты от коррозии .

Геометрия перехода может быть симметричной или асимметричной, в зависимости от расположения круглого отверстия относительно прямоугольного основания. Типоразмерный ряд соответствует стандартным сечениям воздуховодов, что обеспечивает совместимость с большинством систем на рынке.

Ключевые преимущества использования переходов

✅ Экономия пространства

Прямоугольные воздуховоды значительно компактнее круглых при одинаковой площади сечения, что особенно критично в условиях ограниченного пространства. Использование переходов позволяет рационально использовать подпотолочное пространство, где прямоугольные участки магистрали занимают минимум места, а круглые ответвления эффективно распределяют воздух .

✅ Улучшение аэродинамики

Правильно спроектированный переход создает плавное изменение сечения, что снижает турбулентность и сопротивление воздушному потоку. Это особенно важно при подключении вентиляционного оборудования, чувствительного к потере давления .

✅ Снижение уровня шума

За счет оптимизации воздушного потока и уменьшения турбулентности переходы способствуют значительному снижению шума в системе. Это критически важно для жилых и офисных помещений, где акустический комфорт является одним из ключевых требований .

✅ Простота монтажа

Современные переходы от производителя «БизнесФор» изготавливаются с высокой точностью, что обеспечивает идеальную стыковку со всеми элементами системы. Это сокращает время монтажа и снижает затраты на установку .

Сравнительный анализ: когда какой тип воздуховода эффективнее?

Таблица: Сравнительные характеристики воздуховодов разной формы

Как видно из таблицы, универсального решения не существует — выбор зависит от конкретных условий проекта. Именно поэтому переходы между сечениями так важны для создания гибридных систем, использующих преимущества обеих форм.

Сфера применения переходников для воздуховодов

Переход с круглого на прямоугольный воздуховод находит применение в различных областях:

• Подключение вентиляционного оборудования — большинство вентиляторов и кондиционеров имеют круглые патрубки, mentre магистральные каналы часто выполняются прямоугольными для экономии пространства ;

• Создание сложных вентиляционных сетей в ограниченном пространстве — особенно актуально для зданий с подвесными потолками, где высота монтажа критична ;

• Промышленные системы аспирации и дымоудаления — где важно минимизировать потери давления на всей протяженности системы ;

• Реконструкция и модернизация существующих систем — когда к прямоугольным воздуховодам старой системы требуется подключить современное оборудование с круглыми патрубками.

Технология монтажа: основные способы соединения

Качество монтажа напрямую влияет на герметичность и эффективность системы. Производитель «БизнесФор» рекомендует следующие способы соединения:

1. Ниппельное соединение — характеризуется простотой и высокой скоростью монтажа. Обычно применяется с круглой стороны перехода .

2. Фланцевое соединение — наиболее распространенный и надежный метод. Фланец крепится с помощью сварки с отбортовкой или заклепками, между собой фланцы соединяются болтами с гайкой. Чаще используется с прямоугольной стороны .

3. Соединение с помощью монтажной шины (шина №20, №30) — L-образный оцинкованный профиль, который крепится к воздуховоду саморезами. Применяется для соединения прямоугольных частей .

Для обеспечения оптимальной герметичности производитель «БизнесФор» рекомендует использовать уплотнительные материалы (специальные ленты, герметики), соответствующие классу герметичности системы.

Как выбрать надежного производителя воздуховодов и переходов?

Выбор поставщика — критически важный этап, определяющий долговечность и эффективность всей системы. Российский завод «БизнесФор» специализируется на производстве полного цикла воздуховодов и фасонных элементов, включая переходы всех типов .

Ключевые преимущества сотрудничества с «БизнесФор»:

• Контроль всего производственного цикла — от резки металла до отгрузки, что гарантирует стабильное качество;

• Высокая точность геометрии — идеальная стыковка всех элементов на объекте без дополнительной подгонки;

• Соответствие ГОСТ и международным стандартам — герметичность соединений классов A, B, C;

• Конкурентные цены за счет работы без посредников напрямую с заказчиком .

Завод производит прямоугольные воздуховоды на автоматических линиях, что обеспечивает соблюдение точных геометрических параметров. Для круглых воздуховодов используется технология спирально-навивного производства, позволяющая создавать участки практически неограниченной длины .

Заключение: на что обратить внимание при заказе переходов?

Правильный выбор вентиляционного перехода с прямоугольного на круглое сечение требует комплексного подхода. Необходимо учитывать не только геометрические параметры, но и условия эксплуатации, требования к герметичности, а также репутацию производителя.

Ключевые критерии выбора:

1. Соответствие сечения — точное совпадение с присоединяемыми воздуховодами;

2. Материал изготовления — в зависимости от агрессивности среды и температурного режима;

3. Качество изготовления — точность геометрии, качество сварных швов и антикоррозионного покрытия;

4. Наличие сертификатов — подтверждение соответствия заявленным характеристикам;

5. Техническая поддержка — возможность получения консультации по подбору и монтажу.

Обеспечьте свой объект надежными и эффективными вентиляционными решениями — обращайтесь к экспертам завода «БизнесФор» для подбора оптимальных компонентов системы вентиляции .
