Гермодверь: конструкция, виды и особенности монтажа

Гермодверь — это металлическая конструкция для помещений, где требуется герметичный доступ. Такие двери ставят в венткамерах, системах дымоудаления, технических зонах промышленных объектов. От обычных дверей гермодверь отличается наличием уплотнителя по всему периметру и способностью работать при перепадах давления, вибрациях и высоком уровне шума. В статье расскажем, какие бывают гермодвери, из чего их делают, на что обратить внимание при заказе и как правильно монтировать. Материал подготовлен производителем «БизнесФор».

Где используют

Основная задача гермодвери — дать доступ к оборудованию без разгерметизации системы и без потерь воздуха. В венткамерах и вентиляционных шахтах такая конструкция стоит практически всегда, потому что здесь важно, чтобы она закрывалась максимально плотно. Если дверной блок пропускает воздух, вентиляторам приходится работать с большей нагрузкой, система теряет эффективность, растут затраты на электроэнергию.

В корпусах центральных кондиционеров гермодверь монтируют прямо в стенку установки, чтобы можно было без проблем добраться до фильтров и других узлов для обслуживания. В системах дымоудаления требования намного жестче — изделие должно не просто быть герметичным в обычном режиме, но и выдерживать очень высокие температуры при пожаре и не пропускать дым. На промышленных объектах гермодвери ставят в тамбур-шлюзах, выходах на кровлю, технических помещениях, где нужен контроль доступа и защита от пыли. В чистых помещениях и лабораториях такие блоки не дают пыли и микроорганизмам проникать внутрь.

Если выбрать неправильную конструкцию, система будет терять давление, шум от вентиляторов пойдет в коридоры, а зимой через неплотности уйдет тепло. Поэтому к выбору гермодвери стоит подойти серьезно.

Конструктивные особенности

Главное различие — есть утепленные и неутепленные варианты. Выбор зависит от места установки.

Утепленная гермодверь

Утепленную гермодверь ставят при перепадах температур, при выходе на улицу или когда нужно снизить шум от оборудования. Внутри находится слой утеплителя — минеральная вата или базальтовое волокно толщиной 30–50 мм. Он сохраняет тепло и гасит звук. По периметру идет один или два контура морозостойкого уплотнителя. На внутренней стороне не выступает конденсат, металл не ржавеет. Тепло не уходит через дверной проем. Шум от оборудования становится тише на 20–25 дБ. Зимой такая гермодверь не примерзает к раме, легко открывается. Эти изделия ставят на венткамерах на кровле, наружных установках, в шумных цехах, холодных складах, в регионах с холодным климатом.

Неутепленная гермодверь

Неутепленная гермодверь подходит для внутренних помещений с плюсовой температурой и без сильного шума. Конструкция проще: металлическая рама и листовое полотно без наполнителя. Такой вариант легче утепленного на 2–4 кг и дешевле примерно на треть. Герметичности хватает для защиты от пыли и сквозняков. Их ставят во внутренних перегородках венткамер, входах в электрощитовые, сухих складах, технических этажах.

Кроме того, гермодвери различаются по направлению открывания, наличию остекления, типу замка. Для особых условий делают специальные версии из нержавейки или с особыми покрытиями.

Материалы изготовления

Качество гермодвери зависит от материала и точности изготовления. Чаще всего используют холоднокатаную сталь — она хорошо гнется, поверхность ровная, краска ложится отлично. Такой материал подходит для сухих помещений. Толщина металла для гермодвери обычно от 1,5 до 2,5 мм.

Для усиленных моделей, которые будут работать с вибрациями и высокими нагрузками, берут конструкционную сталь. Для влажных помещений лучше подходит оцинкованная сталь — цинк защищает от ржавчины, красить не обязательно. Для пищевых, химических и фармацевтических производств используют нержавеющую сталь — она не боится агрессивных сред, легко моется.

Производство гермодвери включает несколько этапов. Сначала лист режут лазером, точность до полмиллиметра. Потом на прессах гнут ребра жесткости и пазы под уплотнитель. Затем варят раму и полотно в специальных приспособлениях, чтобы от нагрева ничего не повело. Швы зачищают, грунтуют, красят. После этого ставят уплотнитель, петли, замок. Готовое изделие проверяют — смотрят геометрию, работу замка, прилегание уплотнителя. Только после этого гермодверь отправляется заказчику.

Габариты и масса

При заказе гермодвери важно точно знать размеры проема. Ошибка в несколько миллиметров может сделать монтаж невозможным. Есть стандартные размеры по серии 5.904-4 — это самые ходовые варианты для венткамер. Они дешевле и делаются быстрее. Если проем нестандартный, гермодверь изготовят по индивидуальным размерам. Если она очень большая, выше двух метров или шире 1,2 метра, придется усиливать ребрами жесткости.

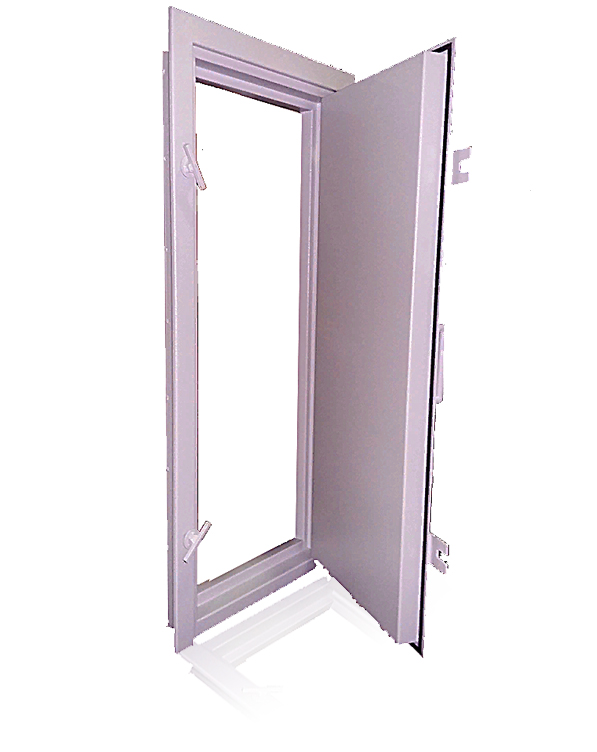

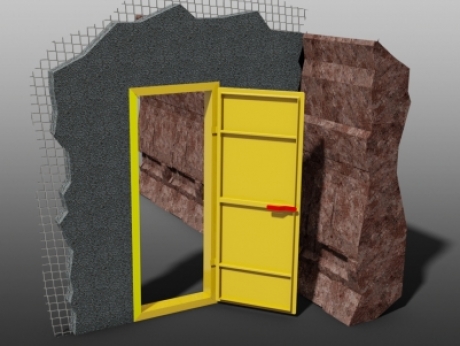

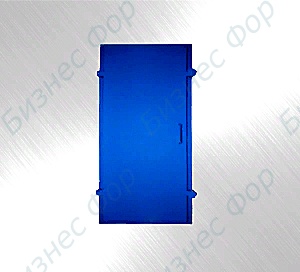

Самые популярные размеры — с проемом 900 на 400 мм, 1250 на 500, 1500 на 600, 1800 на 800 и 2000 на 800 мм. Вес неутепленного варианта с проемом 1250 на 500 составляет около 29 кг, а утепленной гермодвери — примерно 30,5 кг. Разница за счет утеплителя. Вес нужно знать, чтобы правильно подобрать петли — у них должен быть запас прочности от 20% массы изделия. Для тяжелых моделей лучше ставить три петли и доводчик.

Замерять проем нужно внимательно. Высоту меряют в трех точках, в заказ идет наименьшее значение. Ширину тоже в трех точках, берется наименьшее. Проверяют диагонали проема — если разница больше 5–7 мм, проем кривой, его придется выравнивать или заказывать гермодверь с учетом перекоса.

Варианты покрытия и цвета

Металл без защиты ржавеет, поэтому покрытие обязательно. Самый простой вариант — грунт ГФ-021. Это надежная защита для гермодвери на время транспортировки и монтажа. Для технических помещений такого покрытия достаточно.

Если гермодверь будет стоять на видном месте или нужен корпоративный цвет, можно заказать порошковую покраску в любой цвет по каталогу RAL. Краску наносят электростатикой, потом нагревают в печи, покрытие становится прочным. Оно не боится царапин, не выцветает, легко моется. Популярные цвета для гермодверей — светло-серый RAL 7035, черный RAL 9005, вишневый RAL 3002, синий RAL 5010, слоновая кость RAL 1015.

Для особых условий делают специальные покрытия: антивандальное, химически стойкое, термостойкое.

Правила установки

Монтаж гермодвери отличается от установки обычных дверей. Крепить на пену и анкера нельзя — со временем разболтается. Только сварка. Пена разрушается от вибраций, анкера не дают нужной жесткости, а сварка обеспечивает неподвижность рамы на долгие годы.

Есть два способа установки гермодвери:

• На закладные детали. В проем закладывают металлические пластины, к ним приваривают раму. Это надежно, но требует подготовки.

• Монтаж прямо в металлический проем. Раму варят прямо к металлу.

Процесс монтажа выглядит так. Сначала готовят проем. Потом выставляют раму по уровню, фиксируют прихватками. Проверяют диагонали, вертикаль и горизонталь. Затем обваривают раму по периметру. После этого навешивают полотно и проверяют, как оно ходит, как работает замок. Регулируют прижим уплотнителя. В конце зачищают и подкрашивают сварные швы. Если все сделать правильно, гермодверь прослужит десятилетиями.

Выбор для венткамер

В венткамерах свои условия: перепады давления, вибрации, шум, пыль. Требования к гермодвери особые. Герметичность должна быть не ниже IP54. Петли лучше брать усиленные. Обязательно нужен замок.

Какую гермодверь выбрать для венткамеры?

• Если венткамера внутри здания — можно взять неутепленный вариант.

• Если венткамера на улице или в неотапливаемом помещении — только утепленную гермодверь.

• Если шум от оборудования больше 75 дБ — лучше утепленный вариант с двойным уплотнителем.

• Если сыро — изделие должно быть из оцинковки или нержавейки.

Требования к системам дымоудаления

В системах дымоудаления требования к гермодвери жесткие. Конструкция должна выдерживать температуру 400–600°C в течение полутора часов. Уплотнитель специальный, терморасширяющийся. Сталь должна быть жаропрочной, замки не должны клинить от температуры. Нужен сертификат пожарной безопасности.

Монтируют такую гермодверь только сваркой. Щели между рамой и стеной забивают негорючей ватой. Открывается наружу. Обязательно ставят доводчик. Замок должен быть с антипаникой.

Промышленное исполнение

Для пищевой промышленности гермодверь делают из нержавейки, с гладкими поверхностями, уплотнителями из пищевого силикона. Для химии наносят стойкие покрытия, ставят спецуплотнители. Для взрывоопасных зон изготавливают в искробезопасном исполнении, с заземлением. Для фармацевтики требования еще строже.

Промышленные гермодвери открываются сотни раз в день, поэтому петли и замки усиленные. Могут ставить защитные отбойники от ударов. Материалы подбирают под конкретную среду.

Какая фурнитура подходит

Петли для гермодвери лучше брать усиленные, с запасом прочности от 20% веса конструкции. Если она тяжелая, ставят три петли. Хорошие петли позволяют регулировать по трем плоскостям.

Замки для гермодвери выбирают под задачу:

• Для венткамер ставят защелку.

• Если нужно запирать — сувальдный замок надежнее.

• Для систем дымоудаления ставят замок под квадрат с антипаникой.

Доводчики для тяжелых моделей и для систем дымоудаления обязательны.

Критерии выбора

1. Определите, где будет стоять гермодверь. Если внутри — берите неутепленный вариант. Если снаружи или в холоде — утепленный.

2. Замерьте проем: высоту в трех точках, ширину в трех точках, берите наименьшее. Проверьте диагонали.

3. Выберите направление открывания гермодвери.

4. Решите, какая фурнитура нужна.

5. Выберите цвет и покрытие.

6. Учтите особые условия.

7. Закажите гермодверь у производителя.

Частые вопросы

Чем гермодверь отличается от обычной?
У таких изделий есть уплотнитель по периметру и жестче конструкция.

Можно ли монтировать гермодверь на анкера?
Нет, только сварка.

Нужно ли обслуживать гермодверь?
Да, раз в год проверять уплотнитель, смазывать петли.

Можно заказать гермодверь нестандартного размера?
Да, под любой проем.

Какой замок лучше для гермодвери?
Для венткамер — защелка. Для запирания — сувальдный. Для дымоудаления — замок под квадрат.

Сколько служит гермодверь?
15–20 лет и больше.

В двух словах о главном

Гермодверь — важный элемент инженерных систем. От правильного выбора гермодвери зависит работа вентиляции, безопасность, уровень шума. Для улицы и холода нужен утепленный вариант. Для внутренних перегородок подойдет неутепленный. Монтаж гермодвери — только сваркой. Для особых условий делают специальные исполнения.

Если нужна качественная гермодверь, обращайтесь в «БизнесФор». Поможем подобрать, рассчитаем и сделаем под ваш проем.
