Воздуховоды из оцинкованной стали: производство, расчёт, монтаж от компании «БизнесФор»

Введение: почему воздуховоды из оцинкованной стали — стандарт вентиляции

Любая система вентиляции, кондиционирования или дымоудаления начинается с воздуховодов. Именно воздуховоды транспортируют воздух от вентилятора к помещениям и обратно. Без качественных воздуховодов невозможен ни свежий воздух в офисе, ни удаление вредных веществ на производстве, ни безопасная эвакуация при пожаре. Компания «БизнесФор» более 15 лет производит воздуховоды из оцинкованной стали, нержавейки и чёрного металла для любых объектов — от частных коттеджей до промышленных цехов.

Оцинкованная сталь — основной материал для воздуховодов во всём мире. Почему? Потому что оцинкованная сталь сочетает коррозионную стойкость, технологичность и доступную цену. Оцинкованная сталь — это листовая сталь с цинковым покрытием 140–275 г/м². Цинк защищает сталь от ржавчины даже на улице. Срок службы воздуховодов из оцинкованной стали внутри помещений — 20–25 лет, на улице — 10–15 лет. Сталь для воздуховодов мы закупаем у проверенных поставщиков: Северсталь, НЛМК. Каждая партия стали имеет сертификат ГОСТ 14918.

Материал воздуховода определяет его долговечность. Оцинкованная сталь подходит для 90% задач: приточная и вытяжная вентиляция в жилых, офисных и производственных зданиях, кондиционирование, аспирация. Нержавеющая сталь (пищевая или кислотостойкая) используется там, где оцинкованная сталь не выдерживает: вытяжка из бассейнов (хлор), кухни ресторанов (жиры, высокая температура), медицинские учреждения, химические заводы. Нержавеющая сталь выдерживает до 600°C. Чёрная сталь без покрытия применяется только для печных дымоходов с обязательной теплоизоляцией. Материал воздуховода должен соответствовать условиям эксплуатации.

Воздуховоды из оцинкованной стали экологичны и безопасны. Оцинкованная сталь не выделяет вредных веществ при нагреве. Поэтому воздуховоды из оцинкованной стали применяют в детсадах, школах, больницах и жилых домах. Оцинкованная сталь соответствует санитарным нормам.

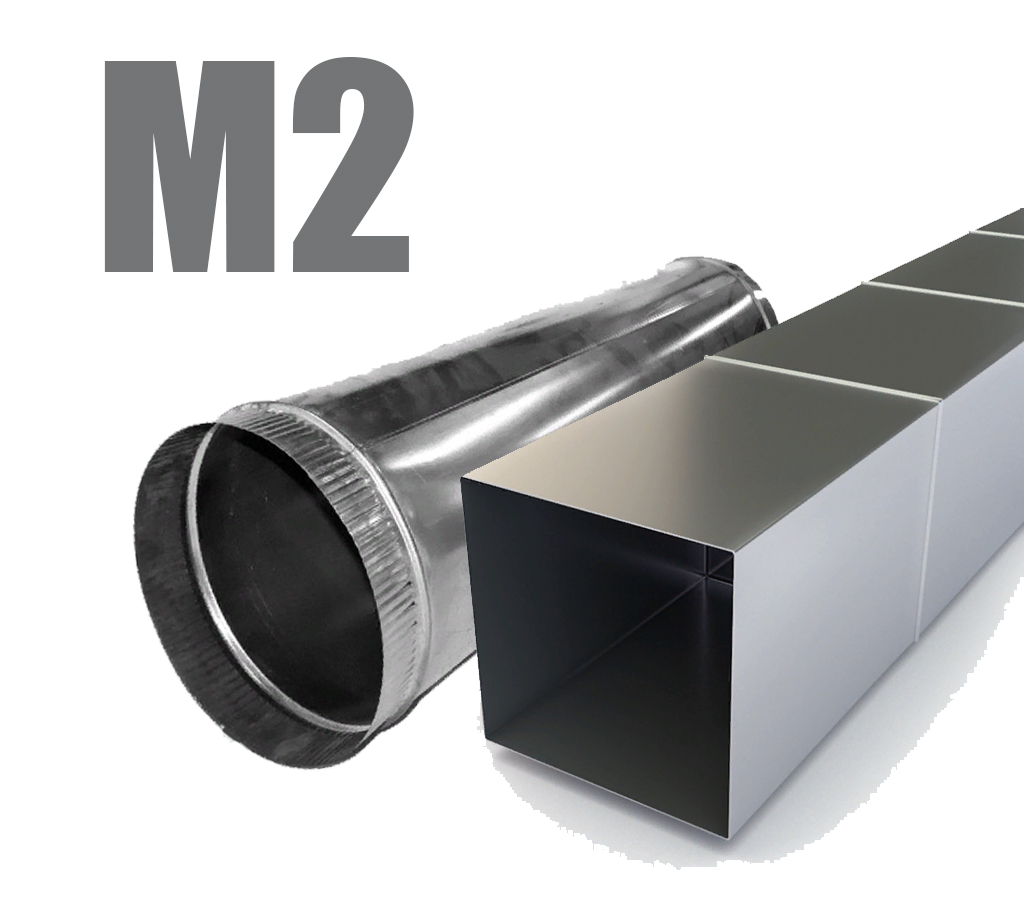

Типы воздуховодов: круглые и прямоугольные

Воздуховоды различаются по форме сечения. Чаще всего заказывают круглые или прямоугольные воздуховоды. У каждого типа есть преимущества.

Круглые воздуховоды из оцинкованной стали

Круглые воздуховоды из оцинкованной стали — классика. У круглого сечения нет углов, поэтому потери давления на 15–20% ниже, чем у прямоугольных. Это позволяет использовать вентиляторы меньшей мощности. Круглые воздуховоды легче герметизировать и производить. Круглые воздуховоды стандартизированы по диаметру. Диаметр влияет на пропускную способность и стоимость. Чем больше диаметр, тем толще сталь. Для диаметра до 200 мм — сталь 0,5 мм; для диаметра 250–450 мм — 0,7 мм; для диаметра 500–800 мм — 0,8–1,0 мм. Диаметр подбирают по расходу воздуха и скорости. Круглые воздуховоды диаметром 100–600 мм — самый ходовой размер.

Круглые воздуховоды изготавливают спирально-навивными (бесшовными, до 10 м) или прямошовными (с продольным швом). Спирально-навивные круглые воздуховоды более герметичны. Круглые воздуховоды оснащают фасонными частями: отводы, переходы, тройники, крестовины, зонты, диффузоры. Отводы для круглых воздуховодов делают секционными или цельногнутыми. Отвод с радиусом 1,5 диаметра даёт минимальные потери. Круглые воздуховоды применяют в магистральных трассах промышленных систем, приточных установках большой производительности, системах аспирации, наружных сетях по фасадам и кровлям. Недостаток круглых воздуховодов — они требуют больше вертикального пространства.

Прямоугольные воздуховоды из оцинкованной стали

Прямоугольные воздуховоды из оцинкованной стали экономят пространство. Их высота может быть 100–200 мм, поэтому прямоугольные воздуховоды легко монтировать вплотную к балкам или за подвесным потолком. Прямоугольные воздуховоды чаще используют в офисах, торговых центрах, ресторанах, гостиницах и жилых домах. Прямоугольные воздуховоды характеризуются сторонами a и b. Стандартные размеры: 100×100, 150×150, 200×200, 250×250, 300×300, 400×400, 500×500, 600×600, 800×800 мм, а также несимметричные: 200×100, 300×150, 400×200, 500×250, 600×300, 800×400 мм. Прямоугольные воздуховоды с соотношением сторон не более 1:4 работают эффективнее.

Прямоугольные воздуховоды изготавливают из листа на листогибочных станках. Соединяют фланцами или шинами-рейками. Прямоугольные воздуховоды выпускают длиной 1250 мм или 2500 мм. Отводы для прямоугольных воздуховодов чаще секционные. Отводы требуют больше места для поворота, чем круглые. Прямоугольные воздуховоды усиливают рёбрами жёсткости при большой стороне более 800 мм или тонкой стали (<0,7 мм). Прямоугольные воздуховоды можно красить в любой цвет RAL после грунтовки.

Круглые и прямоугольные воздуховоды делают из одной оцинкованной стали. Выбор — компромисс между аэродинамикой и компактностью.

Расчёт воздуховодов: диаметр, скорость, подбор вентилятора

Невозможно заказать воздуховоды без расчёта. Нужно знать: расход воздуха (м³/ч), скорость (м/с) и диаметр (или стороны). От этого зависит вентилятор и цена.

Расчёт для круглых воздуховодов

Формула: D = 2 * √(Q / (3600 * π * V)), где Q — расход (м³/ч), V — скорость (м/с). Пример: Q = 2000 м³/ч, V = 6 м/с → диаметр ≈ 340 мм. Берём стандартный диаметр 355 мм. Скорость при этом 5,6 м/с — комфортно. Круглые воздуховоды диаметром 355 мм имеют площадь 0,099 м².

Диаметр круглого воздуховода влияет на потери давления. Для диаметра 355 мм и длины 30 м потери на трение — около 25 Па. Круглые воздуховоды меньшего диаметра (200 мм) при том же расходе дадут скорость 17 м/с — это шумно и недопустимо. Диаметр выбирают с запасом.

Расчёт для прямоугольных воздуховодов

Для прямоугольных воздуховодов вычисляют эквивалентный диаметр: Dэкв = 2 * a * b / (a + b). Подбирают a и b, чтобы Dэкв ≈ диаметру круглого аналога. Пример: вместо диаметра 355 мм можно взять прямоугольный воздуховод 400×300 мм (Dэкв = 2*400*300/(400+300)= 240000/700≈343 мм). Прямоугольные воздуховоды имеют потери выше из-за бо́льшего периметра и углов.

Фасонные части: отводы, переходы, тройники, зонты

Ни одна система воздуховодов не обходится без фасонных изделий: отводы, переходы, тройники, крестовины, зонты, диффузоры, заглушки. Все из оцинкованной стали.

Отводы (повороты)

Отводы меняют направление на 30°, 45°, 60°, 90°. Отводы делают секционными или цельногнутыми. Отводы для круглых воздуховодов эффективнее, создают меньше завихрений. Отвод с радиусом 1,5 диаметра — оптимален. Отвод с радиусом 1D даёт потери на 30–40% выше. Для прямоугольных воздуховодов отводы секционные, каждое звено добавляет сопротивление.

Переходы

Переходы соединяют воздуховоды разного диаметра или разной формы (с круглого на прямоугольный). Переход должен быть плавным, длина не менее 1,5–2 разности размеров. Короткий переход создаёт большие потери.

Тройники и крестовины

Тройники и крестовины для разветвления потока. У тройника один вход и два выхода. Важно, чтобы сумма площадей выходов не превышала вход. Тройник с боковым ответвлением под 45° лучше, чем под 90°.

Гибкие воздуховоды

Гибкие воздуховоды (гофрированные из алюминиевой фольги) — только для подключения вентиляторов, диффузоров, зонтов. Гибкие воздуховоды не использовать на прямых участках длиннее 3–5 м из-за высокого сопротивления. Гибкие воздуховоды служат 5–7 лет, легко повреждаются.

Способы соединения воздуховодов и классы герметичности

Герметичность — критична. Даже хорошая оцинкованная сталь не спасёт при плохих стыках.

Фланцевое соединение

Самое надёжное для воздуховодов диаметром от 200 мм и прямоугольных с большой стороной от 400 мм. Фланцы стягивают шпильками через резиновую прокладку. Плюсы: жёсткость, демонтаж, высокое давление. Минусы: дорого, тяжело.

Бесфланцевое (ниппельное) соединение

Для круглых воздуховодов диаметром 100–500 мм. На один конец надевают ниппель, вставляют в другой. Фиксация хомутом. Быстро, дёшево, но класс герметичности ниже (обычно А).

Бандажное соединение

Разновидность бесфланцевого с наружным хомутом по всему периметру. Хорошо для тонкой оцинкованной стали (0,5–0,7 мм).

Классы герметичности по СП 60.13330

Для жилых и офисных зданий достаточно класса А. Для лабораторий, медцентров, а также для противопожарных систем дымоудаления — класс В или С. Наши воздуховоды из оцинкованной стали проходят тест на 300 Па и гарантируют класс А, а по заказу — класс В.

Установка воздуховодов: правила и нормы

Правильная установка воздуховодов из оцинкованной стали — залог долгой работы.

Шаг креплений

• Круглые воздуховоды диаметром до 400 мм — не более 2 м.

• Круглые воздуховоды диаметром 400–800 мм — 1,5–2 м.

• Прямоугольные воздуховоды — 1,0–1,5 м.

Используйте оцинкованные хомуты с резиновыми прокладками, чтобы не повредить покрытие.

Уклоны

В системах вытяжной вентиляции воздуховоды должны иметь уклон не менее 0,002 (2 мм/м) в сторону конденсатоотводчика. Иначе влага застаивается и течёт на вентилятор.

Проходы через стены и перекрытия

Зазор между воздуховодом и конструкцией заполняют негорючей базальтовой ватой (80–120 кг/м³). Для систем дымоудаления (противопожарных) дополнительно устанавливают огнезадерживающие клапаны с пределом EI 60 или EI 90. Воздуховоды не должны опираться на стены — оставляйте зазор 10–20 мм для теплового расширения.

Типичные ошибки при установке

1. Слишком малый диаметр → шум, перегрев вентилятора.

2. Отсутствие зазора до конструкций → гул, вибрация.

3. Тонкая сталь (0,4 мм) → прогиб, дребезг.

4. Плохая герметизация стыков → подсосы, конденсат.

5. Неправильный уклон → скопление влаги, коррозия стали.

Противопожарные системы дымоудаления

Дымоудаление — это принудительное удаление дыма из коридоров, холлов и лестничных клеток при пожаре. Системы дымоудаления обязательны для зданий выше 28 метров. Для дымоудаления используют воздуховоды из оцинкованной стали с пределом огнестойкости не менее EI 60 или EI 90. Соединения таких воздуховодов — только фланцевые или сварные, бесфланцевые не допускаются. Дымоудаление требует установки дымовых клапанов с сервоприводами. Компания «БизнесФор» поставляет воздуховоды для дымоудаления и огнестойкие клапаны.

Производство «БизнесФор»: качество и надёжность

Мы производим воздуховоды на собственном оборудовании:

• Спирально-навивная линия для круглых воздуховодов диаметром 100–800 мм, длина до 10 м.

• Листогибочный стан для прямоугольных воздуховодов любых размеров.

• Фальцепрокатный стан для отводов, переходов, тройников.

• Лазерная резка для сложных деталей.

Материал — только оцинкованная сталь с покрытием 140–275 г/м² от Северстали и НЛМК. Сталь с сертификатами. Контроль качества: геометрия (±1,5 мм), толщина стали (толщиномер), герметичность (тест 300 Па). Каждый воздуховод маркируется и упаковывается.

Мы производим:

• Круглые воздуховоды всех диаметров от 100 до 800 мм.

• Прямоугольные воздуховоды со сторонами до 1200×1200 мм.

• Отводы (30°,45°,60°,90°) для круглых и прямоугольных.

• Переходы (концентрические, эксцентрические, кругло-прямоугольные).

• Тройники и крестовины.

• Зонты, дефлекторы, диффузоры.

• Гибкие вставки для виброизоляции.

• Заглушки, лючки для чистки.

Сроки: типовые воздуховоды — от 2 рабочих дней; нестандартные отводы — от 5 дней. Доставка по Москве на следующий день. Доставка в регионы через ПЭК, Деловые линии, СДЭК, Байкал Сервис.

Как купить воздуховоды по выгодной цене с доставкой по России

Купить воздуховоды из оцинкованной стали напрямую от производителя — сэкономить до 30%. Наша цена фиксирована. Цена зависит от диаметра, толщины стали и объёма.

Как купить: отправьте заявку на почту или позвоните. Для заказа нужны: тип (круглые/прямоугольные), диаметр или стороны, толщина стали, длина, количество отводов и других частей, класс герметичности. Для оптовых заказов (от 500 м²) скидки 5–15%. Для проектных организаций — индивидуальные условия. Доставка по Москве (МКАД) — от 13500 руб., за МКАД — расчёт. Доставка в регионы — по тарифам ТК.

Заключение: воздуховоды из оцинкованной стали от «БизнесФор»

Воздуховоды из оцинкованной стали — основа эффективной вентиляции. Круглые воздуховоды лучше по аэродинамике, прямоугольные экономят пространство. Гибкие воздуховоды — только для коротких подключений. Вентилятор подбирают по расчёту потерь. Отводы и тройники должны быть плавными. Герметичность стыков — класс А или В. Для печных дымоходов используют нержавейку или чёрную сталь. Для противопожарных систем дымоудаления — воздуховоды с фланцами и огнестойкими клапанами.

Компания «БизнесФор» предлагает полный цикл: расчёт диаметра, изготовление воздуховодов и фасонных частей из оцинкованной стали, доставку по Москве и России. Купить качественные воздуховоды по разумной цене с гарантией 2 года можно у нас. Воздуховоды из оцинкованной стали — инвестиция в здоровый микроклимат и безопасность здания. Не экономьте на материале — заказывайте воздуховоды у проверенного производителя. Обращайтесь в «БизнесФор», мы сделаем вашу вентиляцию идеальной. Звоните!
