Потолочные воздухораспределители 4АПН
Введение
Системы вентиляции и кондиционирования воздуха требуют грамотного подбора оконечных устройств. Потолочные диффузоры 4АПН представляют собой эффективное решение для объектов различного назначения. Конструкция диффузора 4АПН обеспечивает равномерное распределение приточных масс по площади помещения. В отличие от стандартных решёток, 4АПН направляет потоки в четыре стороны, что исключает образование сквозняков и создаёт комфортные условия.
В статье рассмотрены устройство диффузоров 4АПН, доступные модификации, размерный ряд и критерии выбора.
1. Устройство

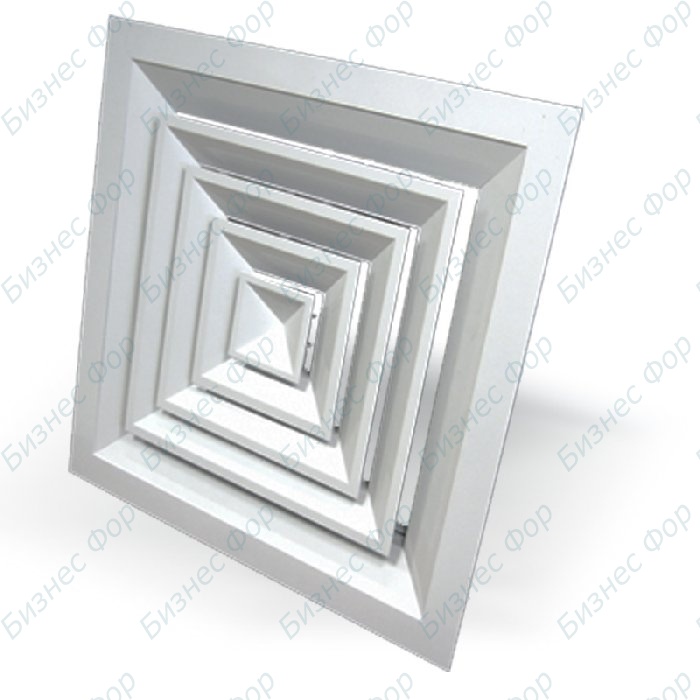

Корпус диффузора 4АПН выполняется из алюминия с порошковым покрытием. Центральная часть оснащена съёмным блоком направляющих пластин. Блок фиксируется пружинами, что упрощает обслуживание и замену элементов.
Блок направляющих пластин 4АПН может иметь различную конфигурацию подачи. Наиболее востребована четырёхсторонняя схема, что отражено в маркировке индексом «4».
2. Модификации
Производитель предлагает несколько вариантов исполнения диффузора 4АПН.
Базовая модель 4АПН формирует поток через щель между корпусом и внутренним блоком. Подходит для большинства стандартных помещений.
Версия с перфорацией дополнена перфорированной вставкой. Поток разделяется на горизонтальную и вертикальную составляющие. Доступные размеры: от 300×300 до 600×600 мм.
Версия с сотовой вставкой использует сотовую конструкцию вместо перфорации. Это решение снижает уровень шума и делает вертикальный поток более направленным. Рекомендуется для переговорных и медицинских кабинетов.
Регулируемые варианты 4АПН оснащены встроенным регулятором расхода.
3. Размерный ряд
Диффузоры 4АПН выпускаются в нескольких типоразмерах. Наиболее востребованы:
| Размер, мм | Площадь, м² | Масса, кг |
|---|---|---|
| 300×300 | 0,019 | 0,7 |
| 450×450 | 0,083 | 1,7 |
| 600×600 | 0,192 | 3,0 |
Для монтажа в потолок «Армстронг» используется панель 595×595 мм.
4. Подбор
Выбор диффузора 4АПН основывается на расходе воздуха и допустимом уровне шума.
При подаче (приток):
| Размер, мм | 20 дБ(А) | 25 дБ(А) | 35 дБ(А) | 45 дБ(А) |
|---|---|---|---|---|
| 300×300 | 50 | 270 | 380 | 550 |
| 450×450 | 150 | 950 | 1300 | 1800 |
| 600×600 | 350 | 2000 | 2500 | 4000 |
При удалении (вытяжка):
| Размер, мм | 25 дБ(А) | 35 дБ(А) | 45 дБ(А) |
|---|---|---|---|
| 300×300 | 300 | 420 | 620 |
| 450×450 | 1050 | 1450 | 2000 |
| 600×600 | 2200 | 3000 | 4400 |
Для модели 600×600 при расходе 2500 и шуме 35 дБ(А) дальнобойность по скорости 0,2 составляет 17 м.
5. Камеры статического давления
Для выравнивания потока используются камеры статического давления:
| Тип | Назначение |
|---|---|
| 3КСД | Без регулятора |
| 3КСР | С регулятором расхода |
Камера снижает уровень шума на 4–6 дБ и предотвращает образование конденсата.
6. Монтаж
Способ установки диффузора 4АПН зависит от типа потолка.
Для «Армстронг»: изделие с панелью 595×595 устанавливается в ячейку.
Для гипсокартона: корпус крепится саморезами, рекомендуется установка камеры.
К воздуховоду: крепление самонарезающими винтами.
7. Применение
Диффузоры 4АПН используются в офисах, торговых центрах, производственных цехах, жилых помещениях и медицинских учреждениях.
8. Преимущества
Компания «БизнесФор» предлагает диффузоры 4АПН с гарантией. В наличии все типоразмеры. Окраска по RAL. Комплектация камерами.
9. Заключение
Диффузоры 4АПН — надёжное решение для систем вентиляции.
Заказать 4АПН можно на сайте «БизнесФор».
