Теплоизоляция воздуховодов применяется для предотвращения образования конденсата, снижения теплопотерь и обеспечения требуемого предела огнестойкости. Выбор материала и толщины определяется назначением вентсистемы, температурой транспортируемого воздуха и требованиями пожарной безопасности по СП 61.13330.
«БизнесФор» поставляет теплоизоляционные материалы трёх видов: вспененный полиэтилен, вспененный каучук и минеральную вату. Поставки — со склада в Химках и под заказ.
Технические характеристики материалов

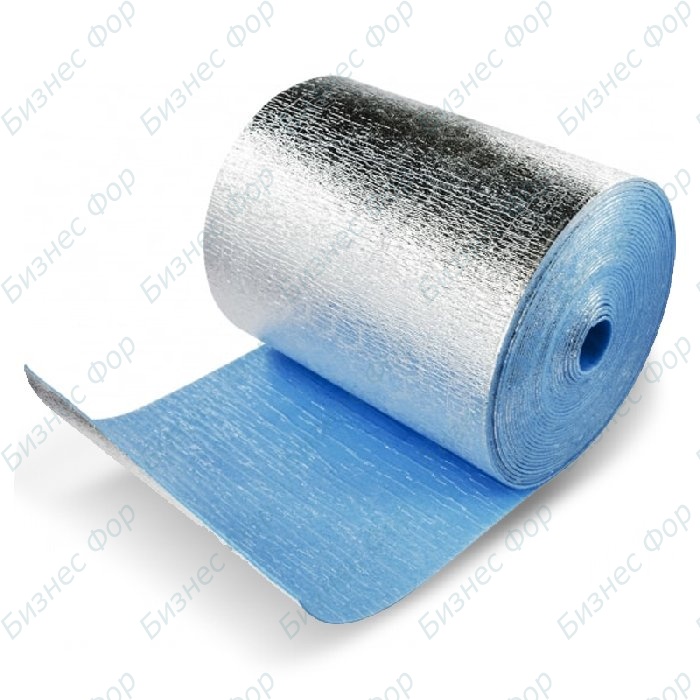

Вспененный полиэтилен (Магнофлекс, Пенофол)
Закрытоячеистая структура, паропроницаемость низкая. Выпускается в рулонах с фольгированным покрытием, с клеевым слоем (исполнение С) и без (исполнение В).
Параметр Значение Теплопроводность, Вт/(м·К) 0,038–0,045 Горючесть Г1 Диапазон температур, °C −60…+95 Толщина, мм 3, 5, 8, 10, 20 Площадь рулона, м² 9, 18 Срок службы 10–15 летОбласть применения: внутренние трассы приточной и вытяжной вентиляции, бытовые и коммерческие объекты. На наружных участках требуется защитное покрытие от УФ-излучения.
Вспененный каучук (K-FLEX)
Закрытоячеистая структура, паронепроницаем. Не требует дополнительной пароизоляции.
Параметр Значение Теплопроводность, Вт/(м·К) 0,033–0,040 Горючесть Г1 Диапазон температур, °C −50…+110 Толщина, мм 6, 10, 13, 19, 25 Линейки ST, ST AD (клеевой слой), AIR AD METAL Срок службы 25 лет и болееОбласть применения: системы кондиционирования, магистрали с холодным воздухом, объекты с повышенными требованиями к влажностному режиму.
Минеральная вата (базальтовая)
Негорючий материал (НГ), кашированный алюминиевой фольгой. Выпускается в матах и плитах.
Параметр Значение Теплопроводность, Вт/(м·К) 0,036–0,049 Горючесть НГ Диапазон температур, °C −180…+680 Толщина, мм 25, 50, 80 Формат Маты, плиты, цилиндры Требует пароизоляцию Да (кашировка фольгой)Область применения: системы дымоудаления, транзитные воздуховоды с пределом огнестойкости EI 60–150, огнезащитные решения.
Сравнение материалов
Параметр Полиэтилен Каучук Минвата Теплопроводность, Вт/(м·К) 0,038–0,045 0,033–0,040 0,036–0,049 Горючесть Г1 Г1 НГ Паропроницаемость Низкая Очень низкая Высокая Влагостойкость Высокая Высокая Низкая t° рабочая, °C −60…+95 −50…+110 −180…+680 Срок службы 10–15 лет 25+ лет 25+ лет Нужна пароизоляция Нет Нет ДаПодбор толщины по СП 61.13330
Расчёт толщины ведётся по нормируемой плотности теплового потока. Рекомендуемые значения для типовых задач:
Назначение Толщина, мм Материал Приточная вентиляция (бытовая) 5–10 Полиэтилен Приточная вентиляция (коммерческая) 10–13 Каучук или полиэтилен Кондиционирование 13–19 Каучук Наружные трассы 19–25 Каучук + защитное покрытие Дымоудаление 50–80 Минвата, кашированная фольгой Огнезащита транзитных трасс 25–50 Минвата + покрытиеРасчёт площади
Площадь изоляции определяется по площади поверхности трубы с запасом 10% на подгонку и отходы.
Круглое сечение: S=π×D×L×1,1S=π×D×L×1,1
Прямоугольное сечение: S=2×(A+B)×L×1,1S=2×(A+B)×L×1,1
Пример: 10 м, Ø125 мм — S=3,14×0,125×10×1,1=4,3S=3,14×0,125×10×1,1=4,3 м². Рулон 9 м² закрывает два таких участка.
Исполнения: клеевой слой и без
- Исполнение С — клеевой слой на изнаночной стороне, защищённый плёнкой. Монтаж без дополнительного крепежа. Для гладких металлических поверхностей.
- Исполнение В — без клея. Фиксация проволокой, бандажом или алюминиевым скотчем. Для неровных поверхностей и больших объёмов. Стоимость ниже.
Номенклатура
Бренд Материал Исполнение Толщина, мм Площадь, м² Магнофлекс Полиэтилен С (клей) 5, 10 9, 18 Пенофол Полиэтилен С (клей) 5, 10, 20 9, 18, 36 K-FLEX ST Каучук Без клея 6, 10, 13, 19, 25 — K-FLEX ST AD Каучук С (клей) 6, 10, 13, 19 — Energoflex Black Star Duct Полиэтилен С (клей) 6, 9, 13 10, 16 SHUFT VENTOFLEX Полиэтилен Без клея 6, 9, 13 10, 15Требования к монтажу
- Поверхность очистить от пыли и загрязнений. Клеевое сцепление с грязной поверхностью не обеспечивается.
- Наклейка встык, без нахлёста. Швы проклеить алюминиевым скотчем.
- На фасонных частях (отводы, тройники) вырезать сегменты по форме элемента. Складки и воздушные карманы не допускаются.
- Полиэтилен на наружных участках закрыть защитным покрытием (оцинкованная окожушка) — УФ-излучение разрушает материал.
- Минеральную вату зафиксировать бандажной проволокой с шагом 300 мм. Стыки кашированных матов проклеить фольгоскотчем.
Условия поставки
Для расчёта стоимости предоставьте:
- Назначение вентсистемы.
- Температуру транспортируемого воздуха и окружающей среды.
- Размеры трубы (диаметр/сечение, длина).
- Требования к горючести.
- Условия эксплуатации (внутри/снаружи).
Расчёт — в течение 1 рабочего дня. Типовые позиции в наличии на складе в Химках. Отгрузка со склада — в день оплаты. Доставка по Москве и МО — собственным транспортом, по РФ — транспортными компаниями.
, +7 (495) 664-22-71.
FAQ
Зачем утеплять приточный воздуховод? Без изоляции на стенках выпадает конденсат при разнице температур воздуха внутри и снаружи. Влага разрушает металл, снижает срок службы системы. Изоляция устраняет точку росы на поверхности.
Какая толщина для жилых помещений? 5–10 мм вспененного полиэтилена. Для неотапливаемых помещений (чердак, подвал) — 10–13 мм.
Подходит ли полиэтилен для дымоудаления? Нет. Группа горючести Г1. Для дымоудаления применяется минеральная вата (НГ) толщиной 50–80 мм с кашировкой фольгой.
В чём разница между исполнениями С и В? Исполнение С — клеевой слой, монтаж без крепежа, для гладких поверхностей. Исполнение В — без клея, фиксация проволокой/скотчем, для неровных поверхностей, стоимость ниже.
Что выбрать: полиэтилен или каучук? Полиэтилен — для внутренних трасс с температурой выше точки росы. Каучук — для систем кондиционирования, холодных магистралей и объектов с повышенной влажностью. Каучук имеет более низкую теплопроводность и больший срок службы.
