Размеры воздуховодов - важный аспект при создание вентиляции, от которого зависит объем транзита воздуха (М3), давление (Па), скорость (м.с.). При этом габариты трубы должны гармонично вписаться в интерьер и не мешать другим системам. Неверный выбор сечения нарушит работу вентиляции.
Воздуховоды производятся прямоугольного и круглого сечения, каждый вид имеет линейку стандартов размеров обусловленную требованием индустрии, особенностью оборудования, удобством монтажа и доставки.
Компания "БизнесФор" производит воздуховоды прямоугольных сечений и круглых диаметров необходимые для формирования систем вентиляции и кондиционирования. Решением будет выбор стандартных воздуховодов из списка представленных.

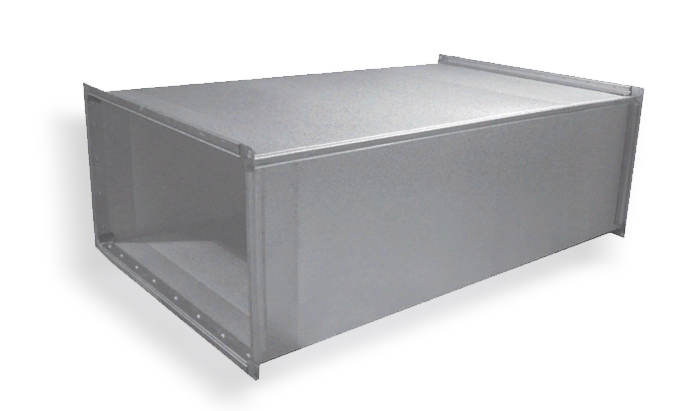

Размеры прямоугольных воздуховодов
Прямоугольные воздуховоды производятся любого размера, со стороной не менее 100 мм., при периметре 3 метра устанавливается дополнительные элементы для усиления. Стандартная длина коробов 1250 мм, по ширине листа.
В таблице приведены основные размеры:
Размеры в мм
Размеры в мм
100*100
600*400
150*100
700*400
150*150
700*500
200*150
800*500
200*200
800*600
250*200
900*400
250*250
900*500
300*200
1000*500
300*250
1000*800
400*200
1200*800
400*300
1200*1000
500*250
1500*1000
500*300
2000*1000
600*350
2000*1500
* Можно заказать воздуховоды неравные 1250 миллиметрам, это окажется дороже за м2 готового изделия, связано это с технологией производства.
Размеры круглых воздуховодов
Размеры воздуховодов круглого диаметра сформировались от стандартов отрасли и возможностей станков, их приняли как общеотраслевой, существуют два вида:
спирально-навивные
прямошовные
Спирально-навивные - производят на станке, размеры формируются согласно оснастке (жесткие кольца - направляющие при формировании трубы) изготовить другие размеры технически не возможно. Стандартизация диаметров легко позволяет подобрать фасонные элементы и оборудование,что позволит сократить время на сборку вентиляции.
Размер мм
Размер мм
100
500
125
560
140
630
160
710
180
800
200
900
225
1000
250
1120
280
1250
315
1400
355
1600
450
Прямошовные - размерный ряд хоть и привязан к евростандарту, но размеры могут производиться произвольные от 80 до 1000 миллиметр., больше сделать возможно, но не будет жесткости трубы. Для правильной формы диаметра прокатывается зиг (ребро жесткости, выпуклой частью наружу).
Выбор вида и размеров воздуховодов, его форма зависит от параметров вентиляционной системы.
Как правило при создании вентиляции встречаются трубы различных сечений и диаметров.
Они прекрасно функционируют друг с другом выполняя свои задачи.

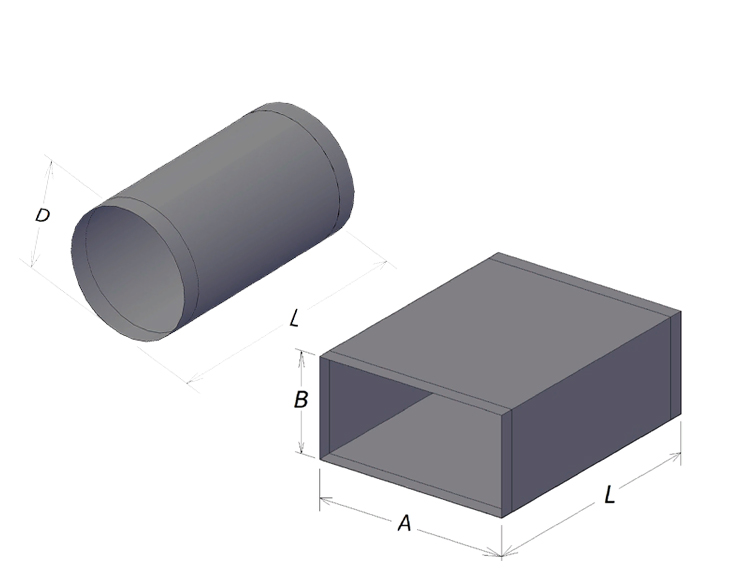

Размеры прямоугольных и круглых стальных воздуховодов.
