Как правильно выбрать воздуховоды для дымоудаления: подробный разбор 3-х типов конструкций

Как правильно выбрать воздуховоды для дымоудаления: сравнение сварных, фальцевых и спиральных конструкций

Введение: почему выбор воздуховода – вопрос безопасности

При проектировании системы дымоудаления многие совершают роковую ошибку – уделяют основное внимание вентиляторам и клапанам, забывая о "кровеносных сосудах" системы – воздуховодах. Между тем, именно от их выбора зависит, сможет ли система выполнить свою задачу в критический момент. Давайте разберёмся, какие варианты предлагает современный рынок и как не ошибиться с выбором.

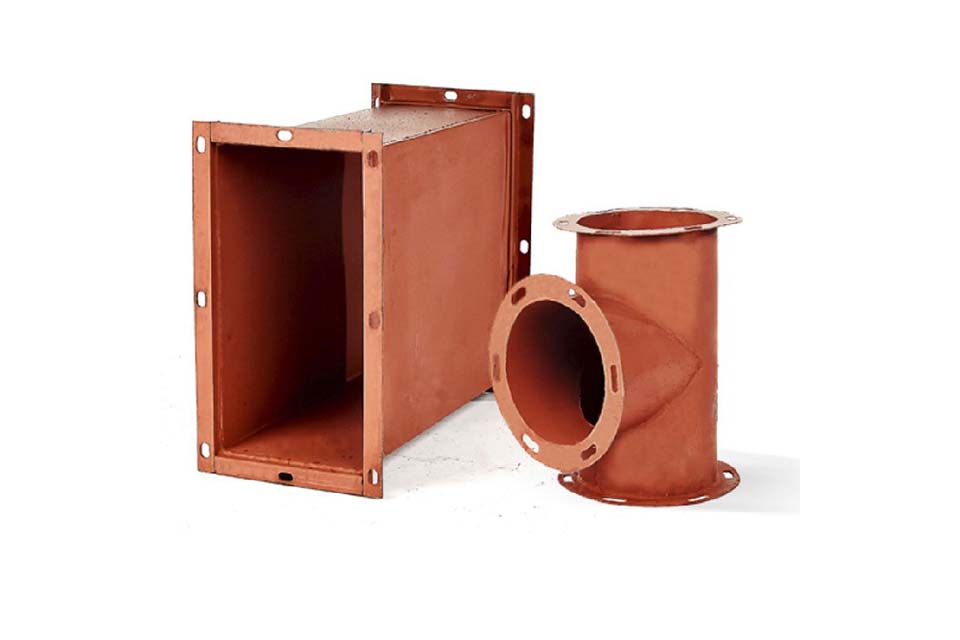

1. Сварные воздуховоды: надёжность под давлением

Преимущества:

• Абсолютная герметичность – сварной шов не имеет слабых мест

• Выдерживают экстремальные температуры до +1000°С

• Нет ограничений по размерам сечения

• Срок службы 25+ лет

Недостатки:

• Требуется квалифицированный сварщик

• Большой вес конструкции

• Сложность монтажа в стеснённых условиях

• Высокая стоимость (от 5000 руб./м²)

Где применять:

• Химические производства

• Котельные

• Промышленные здания с повышенной пожароопасностью

2. Фальцевые воздуховоды: золотая середина

Преимущества:

• Достаточная герметичность (класс "Н")

• Быстрый монтаж без специального оборудования

• Лёгкий вес

• Доступная цена (от 2500 руб./м²)

• Ремонтопригодность

Недостатки:

• Ограничение по температуре (+400°С)

• Требуют дополнительной герметизации

• Максимальное сечение до 2000×1000 мм

Где применять:

• Торговые центры

• Офисные здания

• Подземные парковки

3. Спиральные воздуховоды: когда важна скорость монтажа

Преимущества:

• Высокая скорость монтажа (в 3 раза быстрее фальцевых)

• Жёсткость конструкции

• Эстетичный внешний вид

• Удобство транспортировки

Недостатки:

• Ограничения по форме (только круглые)

• Проблемы с герметизацией на больших диаметрах

• Стоимость (от 3500 руб./м²)

Где применять:

• Жилые комплексы

• Гостиницы

• Медицинские учреждения

Критически важные параметры выбора

1. Температурный режим:

   • До +400°С – подойдут все типы

   • До +600°С – только сварные и специальные фальцевые

   • Свыше +600°С – исключительно сварные из особых сталей

2. Давление в системе:

   • До 1000 Па – спиральные и фальцевые

   • Свыше 1000 Па – сварные конструкции

3. Агрессивность среды:

   • Для обычных условий – оцинкованная сталь

   • Для химически активных сред – нержавеющая сталь AISI 316

5 распространённых ошибок при выборе

1. Экономия на толщине металла (менее 1 мм для систем дымоудаления)

2. Использование обычных воздуховодов вместо огнестойких

3. Пренебрежение расчётом аэродинамического сопротивления

4. Неправильный выбор класса герметичности

5. Отсутствие антикоррозийной защиты

Советы от монтажников с 20-летним стажем

1. Для высотных зданий лучше комбинировать:

   • Сварные конструкции в шахтах

   • Фальцевые – на этажах

2. Всегда предусматривайте ревизионные люки

3. Обязательно делайте испытание на герметичность

4. Учитывайте линейное расширение при нагреве

5. Не забывайте про антивибрационные вставки

Реальная история из практики

При реконструкции торгового центра подрядчик сэкономил на воздуховодах, установив фальцевые конструкции вместо требуемых по проекту сварных. При тестовом включении системы дымоудаления:

• В местах соединений появились щели до 5 мм

• Давление в системе упало на 30%

• Пришлось полностью менять систему с убытком 12 млн руб.

Заключение: три главных правила выбора

1. Соотносите тип воздуховода с реальными условиями эксплуатации

2. Не экономьте на качестве материалов и монтажа

3. Всегда требуйте паспорт изделия

Помните: система дымоудаления – это не то, на чём стоит экономить. Лучше переплатить 10% на этапе строительства, чем потом терять миллионы из-за неработающей вентиляции при пожаре
