Прямоугольные вентиляционные врезки: полное руководство по выбору и монтажу

Введение: почему прямоугольные врезки незаменимы в системах вентиляции

Прямоугольные вентиляционные врезки — это специализированные компоненты систем вентиляции и кондиционирования, предназначенные для создания ответвлений от основных воздуховодов. Они позволяют подключать дополнительное оборудование, организовывать сложные разветвленные сети распределения воздуха и обеспечивать гибкость проектных решений. В отличие от круглых аналогов, прямоугольные конструкции более компактны и эффективно используют пространство, особенно в условиях ограниченной высоты помещений .

В современных системах вентиляции эти элементы играют crucial роль, обеспечивая герметичность соединений и минимальные потери давления. Правильный выбор и монтаж врезок напрямую влияет на КПД всей системы, уровень шума и качество воздухообмена. В этой статье мы подробно рассмотрим виды прямоугольных врезок, их особенности, правила монтажа и критерии выбора для различных задач.

Конструктивные особенности и виды прямоугольных врезок

Материалы изготовления

Прямоугольные вентиляционные врезки изготавливаются из различных материалов, каждый из которых имеет свои преимущества и области применения:

• Оцинкованная сталь — наиболее распространенный материал, отличающийся высокой прочностью и устойчивостью к коррозии. Такие врезки подходят для большинства систем вентиляции с температурой воздуха от -50°С до +150°С .

• Нержавеющая сталь — применяется в агрессивных средах и помещениях с повышенными требованиями к гигиене (пищевая промышленность, медицинские учреждения).

• Алюминий — легкий и коррозионностойкий материал, часто используемый в системах кондиционирования.

• Пластик (ПВХ, полипропилен) — идеален для химически агрессивных сред и специализированных применений.

Типы конструкций

Прямоугольные врезки различаются по конструкции и способу соединения:

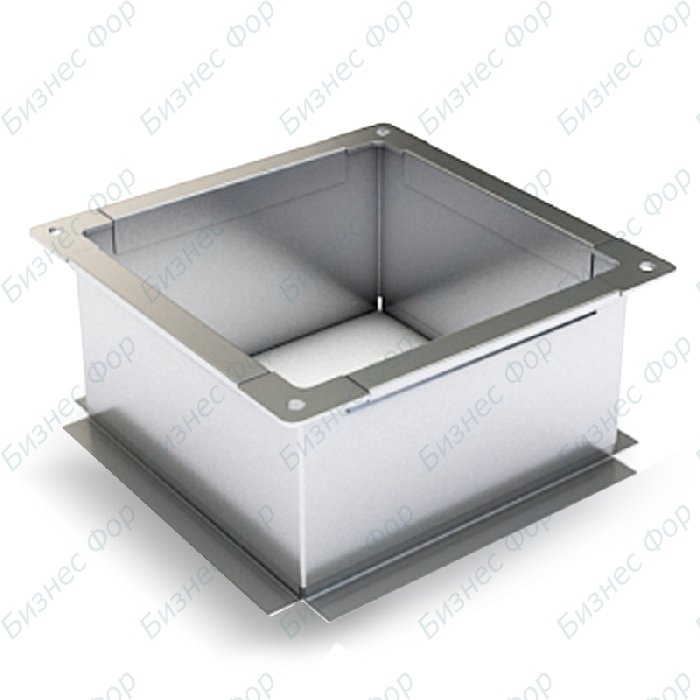

• Фланцевые врезки — оснащены фланцами для болтового соединения, обеспечивающего максимальную герметичность и прочность стыка .

• Бесфланцевые врезки — монтируются с помощью шинопрофилей или других быстросъемных соединений, что ускоряет монтаж.

• Врезки с короткими и длинными прогонами — первые предназначены для соединения под углом 90°, вторые — под углом 45° .

• Специализированные врезки — для подключения конкретного оборудования (вентиляторов, фильтров, датчиков).

Таблица: Основные типы прямоугольных вентиляционных врезок

Преимущества и недостатки прямоугольных врезок

Основные преимущества

👑 Эргономичность и компактность. Прямоугольные воздуховоды и врезки можно размещать в непосредственной близости к строительным конструкциям, что экономит полезное пространство помещения .

👑 Простота монтажа. По сравнению с круглыми аналогами, прямоугольные системы имеют упрощенную сборку с использованием фитингов и стандартного крепежа .

👑 Универсальность применения. Возможность установки в любом месте воздуховода и подключения различного оборудования .

👑 Эстетичный внешний вид. Прямоугольные конструкции легче интегрируются в интерьер, особенно при скрытом монтаже.

👑 Стойкость к механическим нагрузкам. Жесткая конструкция лучше противостоит поперечным нагрузкам и не деформируется при перепадах давления.

⚠️ Турбулентность в местах поворотов. В сравнении с круглыми воздуховодами, прямоугольные могут создавать большее сопротивление воздушному потоку, особенно на поворотах. Эта проблема решается установкой более мощного вентилятора или использованием врезок с скругленными углами .

⚠️ Сложность очистки. Внутренние углы прямоугольных конструкций сложнее очищать от загрязнений, что требует специального оборудования для сервисного обслуживания .

⚠️ Дополнительные затраты. Качественные прямоугольные врезки требуют точного изготовления и могут стоить дороже круглых аналогов.

⚠️ Риск "хлопков". При недостаточной жесткости или неправильном монтаже возможно появление шумов и вибраций, что решается установкой дополнительных ребер жесткости .

Ключевые критерии выбора прямоугольных врезок

Размеры и геометрия

При выборе прямоугольной врезки необходимо учитывать сечение основного воздуховода и подключаемого ответвления. Стандартные размеры включают 100×100, 150×100, 200×200, 400×200, 500×400, 600×400, 700×400 мм, но многие производители, включая БизнесФор, предлагают изготовление по индивидуальным размерам .

Важным параметром является соотношение сторон — от него зависит аэродинамическое сопротивление и распределение потока. Оптимальным считается соотношение не более 4:1, чтобы избежать excessive потерь давления.

Материал и толщина металла

Выбор материала зависит от условий эксплуатации:

• Для стандартных систем вентиляции достаточно оцинкованной стали толщиной 0,5-0,7 мм.

• Во влажных помещениях и для наружной установки рекомендуется оцинковка толщиной от 0,7 до 1,0 мм.

• В агрессивных средах (химическая, пищевая промышленность) применяется нержавеющая сталь AISI 304 или AISI 316.

Способ соединения и герметизации

В зависимости от проекта могут использоваться:

• Фланцевое соединение — наиболее надежное, требует болтового крепления и дополнительной герметизации.

• Шинопрофиль (реечное соединение) — быстрый монтаж, подходит для воздуховодов низкого и среднего давления.

• Самоклеящиеся уплотнители — современное решение, обеспечивающее хорошую герметичность без дополнительной обработки.

Для герметизации стыков traditionally применяются:

• Силиконовые герметики

• Бутилкаучуковые ленты

• Резиновые уплотнительные прокладки

Технология монтажа прямоугольных врезок

Подготовительные работы

Перед установкой врезки необходимо:

1. Тщательно изучить проектную документацию и определить место установки.

2. Подготовить отверстие в воздуховоде — его форма и размеры должны точно соответствовать подключению.

3. Обработать края отверстия для исключения заусенцев и острых кромок.

4. Обеспылить и обезжирить поверхности в зоне соединения.

Процесс монтажа

Установка прямоугольной врезки включает несколько этапов:

1. Примерить врезку к подготовленному отверстию, убедиться в соответствии размеров.

2. Установить уплотнитель — нанести герметик или установить резиновую прокладку по периметру соединения.

3. Присоединить врезку к воздуховоду, обеспечить плотное прилегание.

4. Закрепить соединение с помощью саморезов, заклепок или болтов (для фланцевого соединения).

5. Проверить герметичность соединения, при необходимости добавить герметик.

Важно: При монтаже врезок под датчики необходимо обеспечить правильную ориентацию патрубка и доступность для обслуживания.

Рекомендации по обеспечению герметичности

• Используйте уплотнительные материалы, соответствующие температурному режиму системы.

• Применяйте крепеж с антикоррозионным покрытием для предотвращения ржавчины.

• Обеспечьте равномерное прижимное усилие по всему периметру соединения.

• Не экономите на качестве герметиков — от этого зависит эффективность всей системы.

Производитель БизнесФор: качество и инновации

Компания БизнесФор зарекомендовала себя как надежный производитель компонентов систем вентиляции, включая прямоугольные врезки. Продукция компании отличается:

✅ Строгим соблюдением стандартов — все изделия соответствуют ГОСТ 24751-81 и СП 60.13330.2012 (СНиП 41-01-2003) .
✅ Использованием качественных материалов — оцинкованная и нержавеющая сталь от проверенных поставщиков.
✅ Прецизионным изготовлением — современное оборудование для лазерной резки и обработки металла обеспечивает идеальную геометрию изделий.
✅ Широкой размерной линейкой — как стандартные размеры, так и изготовление под заказ.
✅ Конкурентными ценами при неизменно высоком качестве продукции.

БизнесФор предлагает прямоугольные врезки различных типов — фланцевые, бесфланцевые, с патрубками под датчики, что позволяет подобрать оптимальное решение для любой задачи.

Обслуживание и эксплуатация прямоугольных врезок

Для обеспечения долговечности и надежной работы прямоугольных врезок необходимо:

1. Регулярно проводить визуальный осмотр на наличие повреждений, следов коррозии или нарушения герметичности.

2. Очищать внутренние поверхности от пыли и загрязнений, особенно в системах с фильтрами низкой эффективности.

3. Контролировать состояние уплотнителей и при необходимости заменять их.

4. Своевременно устранять мелкие повреждения антикоррозионными составами для предотвращения распространения коррозии.

Таблица: Рекомендации по эксплуатации прямоугольных врезок

Заключение: как выбрать оптимальное решение

Выбор прямоугольных вентиляционных врезок требует комплексного подхода и учета множества факторов. При подборе компонентов для вашей системы вентиляции учитывайте:

🔹 Параметры воздушной среды — температуру, влажность, наличие агрессивных компонентов.
🔹 Рабочее давление в системе и скорость воздушного потока.
🔹 Требования к герметичности и уровню шума.
🔹 Особенности монтажа и доступность для обслуживания.
🔹 Репутацию производителя и соответствие продукции стандартам.

Продукция компании БизнесФор — это надежное решение для различных систем вентиляции, сочетающее в себе высокое качество изготовления, соответствие стандартам и доступную стоимость. Широкая номенклатура изделий позволяет подобрать оптимальный вариант как для стандартных, так и для нестандартных проектов.

Правильный выбор, качественный монтаж и регулярное обслуживание прямоугольных врезок обеспечат эффективную работу вашей системы вентиляции на протяжении многих лет, поддерживая комфортный и здоровый микроклимат в помещении.
