Размеры противопожарных клапанов: как подобрать под воздуховод + стандарты

1. Введение: почему правильный размер клапана критически важен?

Противопожарные клапаны являются ключевыми элементами систем вентиляции, обеспечивающими пожарную безопасность зданий. Однако их эффективность напрямую зависит от правильного подбора размеров. Ошибки в выборе габаритов могут привести к:

• Нарушению воздухообмена в системе

• Несрабатыванию клапана при пожаре

• Отказу в приемке объекта надзорными органами

• Дополнительным затратам на переделку

В этом руководстве мы подробно разберем все аспекты, связанные с размерами противопожарных клапанов, чтобы помочь вам избежать распространенных ошибок.

2. Нормативная база: какие документы регламентируют размеры

При выборе размеров противопожарных клапанов необходимо руководствоваться следующими нормативными документами:

1. ГОСТ Р 53301-2022 - основные требования к противопожарным клапанам

2. СП 7.13130.2013 - нормы пожарной безопасности для вентиляционных систем

3. СП 60.13330.2020 - требования к системам вентиляции и кондиционирования

Особое внимание следует уделить разделу 7.11 СП 7.13130, где указаны требования к размещению и габаритам противопожарных устройств.

3. Стандартные типоразмеры противопожарных клапанов

3.1. Круглые клапаны

Стандартный ряд диаметров (мм):

• 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000

Особенности монтажа:

• Минимальный диаметр для противопожарных систем - 100 мм

• Для воздуховодов большого диаметра (свыше 1000 мм) требуются индивидуальные решения

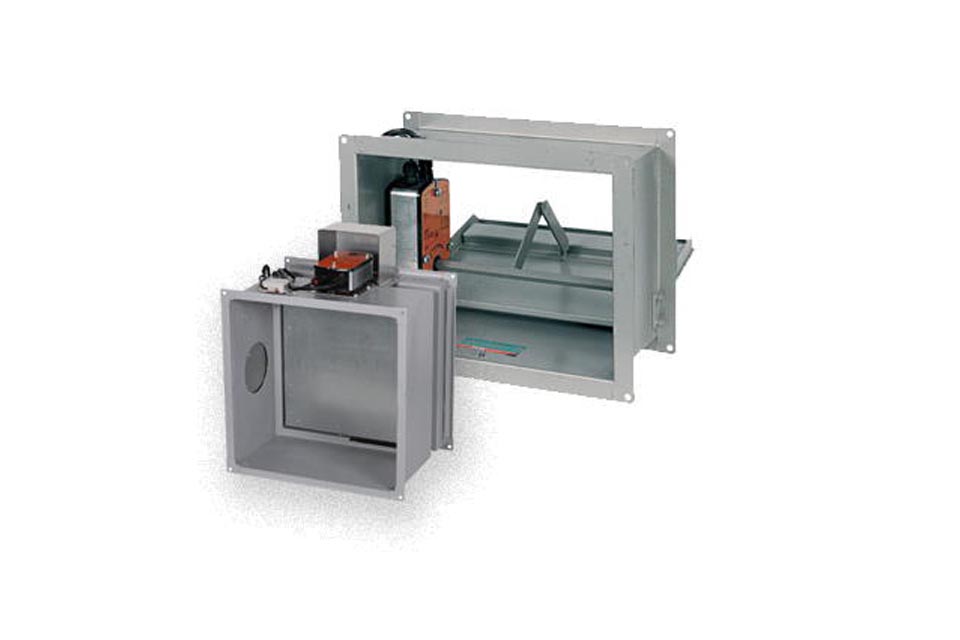

3.2. Прямоугольные клапаны

Стандартные размеры (ширина × высота, мм):

Важно: При переходе между разными сечениями воздуховодов необходимо использовать специальные переходные элементы с огнестойким уплотнением.

4. Как правильно подобрать размер клапана?

4.1. Основные принципы подбора

1. Соответствие сечению воздуховода:

   • Идеальный вариант - полное совпадение размеров

   • Допустимое отклонение - не более 5%

2. Учет монтажных зазоров:

   • Минимальный отступ от строительных конструкций - 100 мм

   • Зазор для теплового расширения - 50 мм с каждой стороны

3. Обеспечение огнестойкости:

   • Места примыканий должны иметь такую же огнестойкость, как и клапан

4.2. Пошаговая инструкция по подбору

1. Измерьте точные размеры воздуховода

2. Определите тип системы (общеобменная, дымоудаление)

3. Проверьте требования проекта к огнестойкости

4. Выберите ближайший стандартный размер

5. Убедитесь в наличии монтажного пространства

5. Особые случаи и нестандартные решения

5.1. Клапаны для высокоскоростных систем

Для систем со скоростью воздушного потока более 15 м/с требуются:

• Усиленная конструкция заслонки

• Дополнительные ребра жесткости

• Специальные уплотнения

5.2. Модульные системы для больших сечений

При необходимости перекрытия воздуховодов сечением более 2 м² применяют:

• Сдвоенные клапаны

• Каскадные системы

• Специальные противопожарные заслонки

6. Частые ошибки и как их избежать

1. Ошибка: Подбор "впритык" без учета теплового расширения
   Решение: Оставлять зазор минимум 50 мм

2. Ошибка: Не учет толщины фланцев
   Решение: Заранее уточнять конструктивные особенности

3. Ошибка: Игнорирование направления потока
   Решение: Проверять маркировку на корпусе клапана

7. Практические таблицы для быстрого подбора

Таблица 1. Соответствие размеров клапанов и воздуховодов

Таблица 2. Минимальные расстояния для монтажа

8. Заключение и рекомендации

Правильный подбор размеров противопожарных клапанов - это гарантия:

1. Беспроблемного согласования системы

2. Надежной работы при пожаре

3. Отсутствия дополнительных затрат на переделку

Рекомендуем:

• Всегда сверяться с проектной документацией

• Учитывать особенности конкретного объекта

• Консультироваться со специалистами в сложных случаях
